尼龍拖鏈

  • 25mm尼龍拖鏈
25mm尼龍拖鏈

25mm尼龍拖鏈

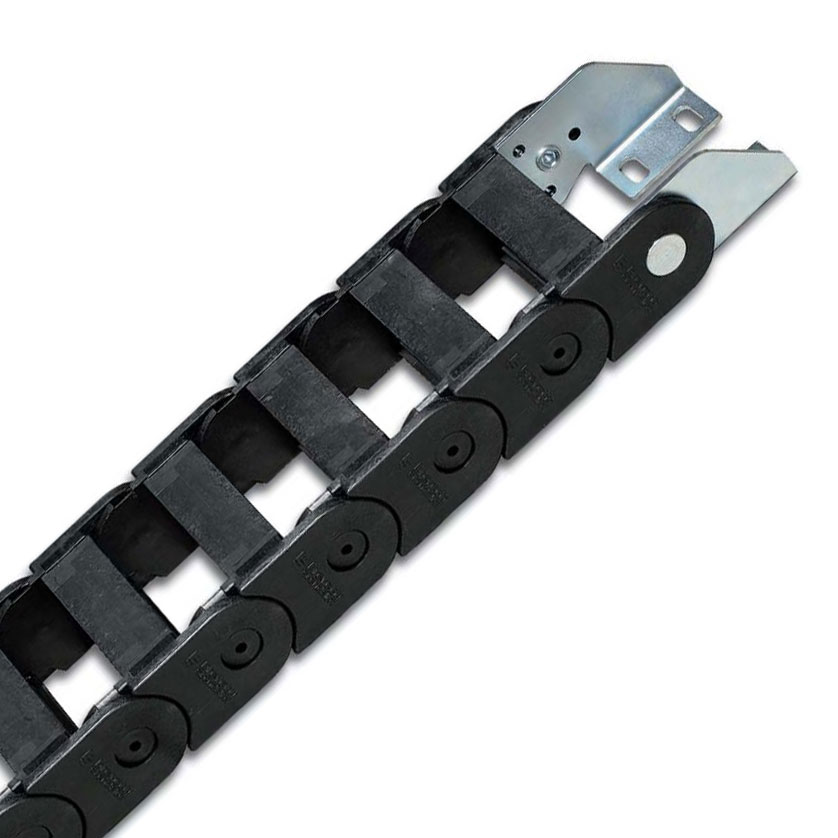

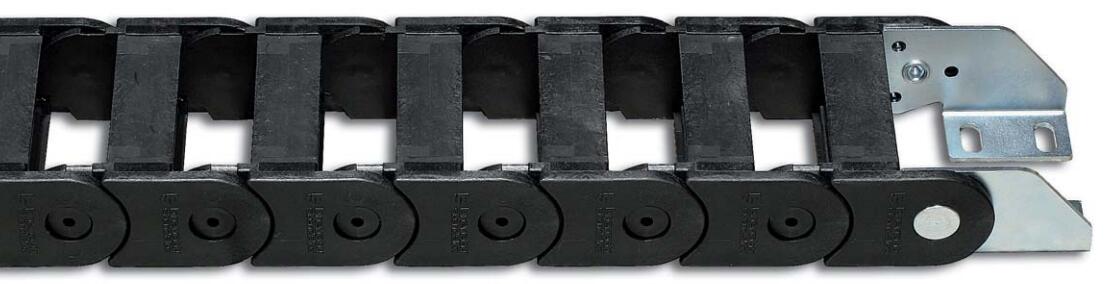

25mm尼龍拖鏈：

內部高 (D) 25 mm，尼龍拖鏈帶有大的中心抗磨銷軸的單鏈節結構，同樣抗扭抗拉。可以提供垂直的分隔片。如果使用導向槽，這種拖鏈特別適合長行程應用。



自支撐時的技術特性：
速度 10 m/s
加速度 50 m/s2

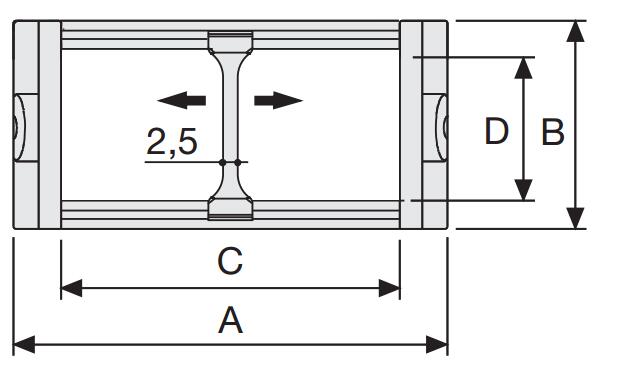

A B C D R 每米重量
mm
 mm
 mm
 mm
 mm
 kg
57
 38
 40
 25
 050-060-075-100-125-150
 0.90
77
 38
 60
 25
 050-060-075-100-125-150
 0.95
93
 38
 76
 25
 050-060-075-100-125-150
 1.05
120
 38
 103
 25
 050-060-075-100-125-150
 1.15

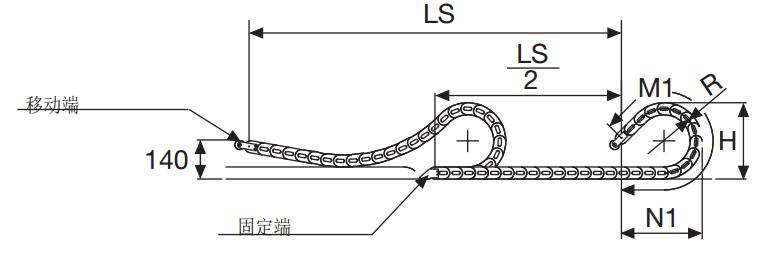

R(mm)
 H(mm)
 N(mm)
 M(mm)
 N1(mm)
 M1(mm)
050
 138
 115 250 145 300
060
 158 125 280 155 335
075
 188 140 325 185 420
100
 238 165 405 275 635
125
 288
 190 485 360 855
150
 338 215 565 445 1075

對于滑行應用，技術參數可以根據頻率，附加重量以及環境的不同略做改變

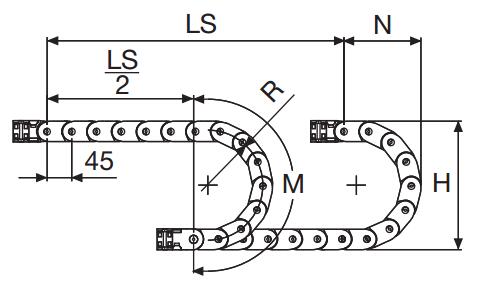

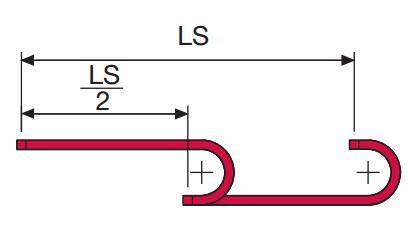

拖鏈長（L）
半行程（LS/2）
加上曲線部分長度（M）或（M1）
L=LS/2+M或M1

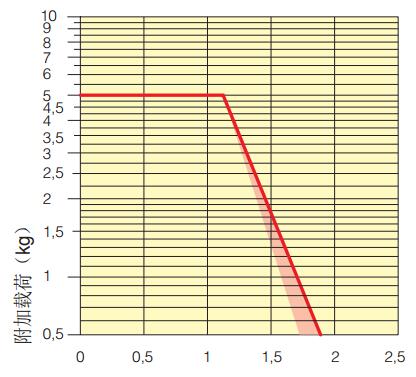

自支撐能力表自支撐的最大長度（LS/2）和單位長度上的電纜和軟管重量的線性關系。


LS/2 最大的無支撐長度

表格中標記紅色的區域是表示的不同寬度的拖鏈所能承受的重量的不同。

對于超出圖表中所列明的行程長度和負載重量的自支撐能力范圍的，需要考慮增加滾輪支撐的可能性

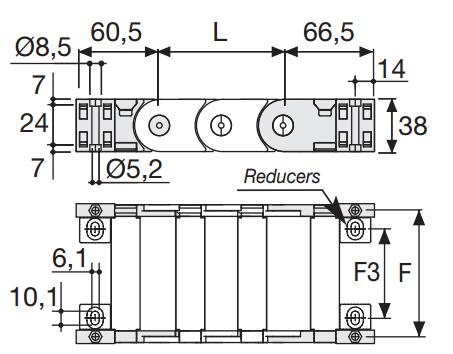

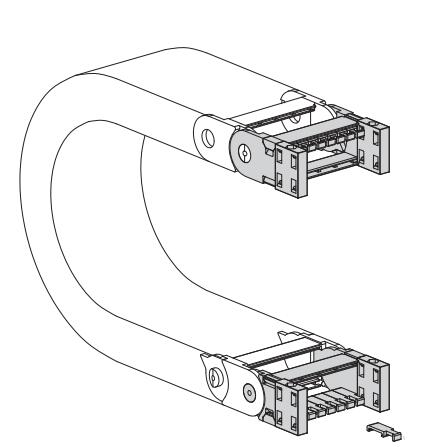

尼龍拖鏈端部連接頭端部連接頭裝置允許拖鏈的兩端都與設備相連。 端部連接頭的電纜夾和行程中點的限位器可以根據需要提供。

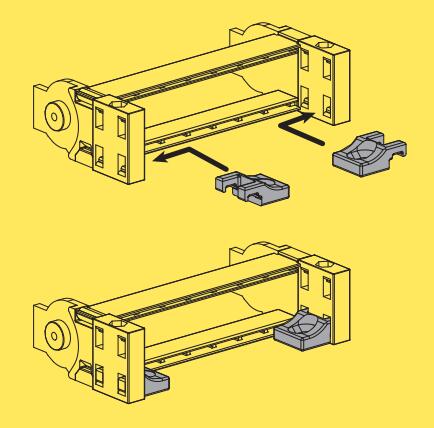

尼龍拖鏈從彎曲段外側/內側固定

尼龍拖鏈的端部連接頭行程中點限位器

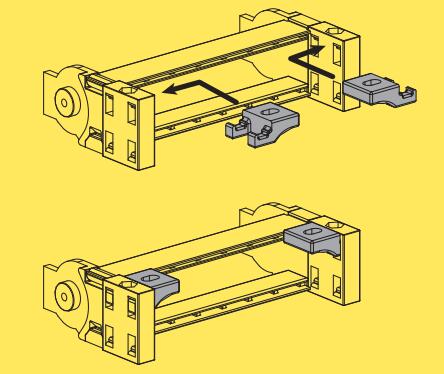

限位器安裝在彎曲段內側

限位器安裝在彎曲段外側

?
